Una nube de puntos es esencial en la topografía moderna y el modelado 3D, proporcionando una base para crear representaciones precisas y detalladas de los espacios físicos. Este artículo explorará qué son las nubes de puntos, cómo se generan, los diferentes tipos de nubes de puntos y sus aplicaciones en diversas industrias.

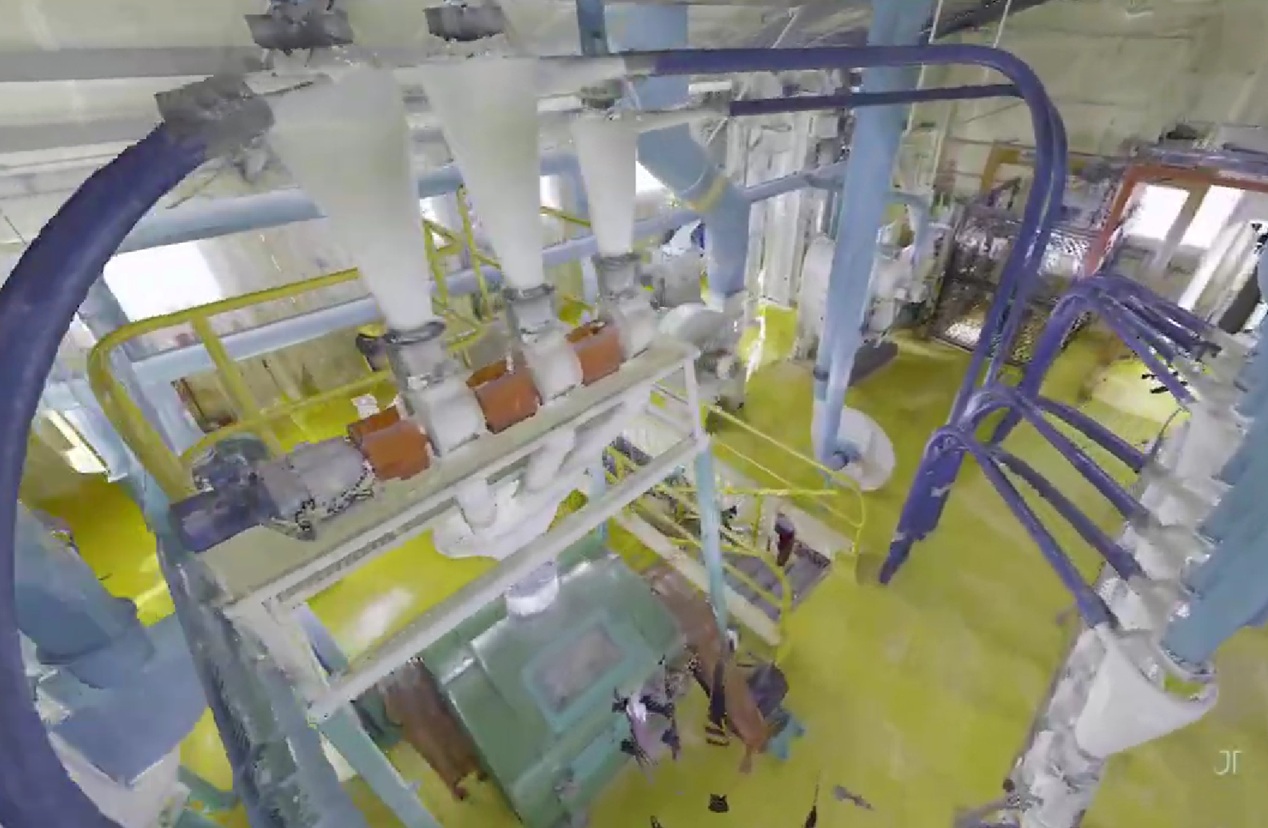

Las nubes de puntos son colecciones de puntos de datos escaneados en un sistema de coordenadas tridimensional. Estos puntos representan la superficie externa de un objeto o espacio, capturados por diversos métodos de topografía. Debido a la gran cantidad de puntos involucrados, a menudo en miles o millones, estas colecciones se asemejan a una "nube" cuando se visualizan en aplicaciones de software. A primera vista, las nubes de puntos pueden parecer similares a los modelos 3D; sin embargo, una inspección más cercana revela huecos entre los puntos, lo que los distingue de los objetos sólidos y las superficies 3D. A pesar de estos huecos, las nubes de puntos son cruciales para generar superficies trianguladas, que luego se utilizan para crear modelos de malla y objetos 3D vectorizados, utilizando los datos de escaneo anteriores.
Existen dos tipos de medición para realizar un levantamiento de nubes de puntos:
El método de medición directa implica el uso de un escáner láser o múltiples escáneres láser que emiten haces de láser sobre la superficie de interés. Luego, el láser rebota de vuelta al escáner, proporcionando coordenadas X, Y y Z para cada punto en la superficie. Este proceso ocurre rápidamente, con el escáner láser capturando cientos o incluso millones de puntos al barrer un haz de láser por todo el área en un patrón esférico. Esta técnica es muy precisa y efectiva para escanear datos, y es comúnmente utilizada en el escaneo láser terrestre.
El tipo de medición indirecta implica el uso de sensores como cámaras fotográficas para generar nubes de puntos. Una técnica común es la fotogrametría, que utiliza pares estéreo, dos fotografías tomadas desde diferentes ángulos pero enfocadas en el mismo punto. Combinando estas imágenes, el software puede reconstruir la geometría 3D, de manera similar a cómo el ojo humano percibe la profundidad. Aunque es menos precisa que los métodos directos, la fotogrametría todavía se usa ampliamente debido a su accesibilidad y rentabilidad.
Las nubes de puntos pueden clasificarse en dos tipos principales según cómo se capturan:
Estas se generan colocando el escáner en múltiples posiciones alrededor del objeto o espacio que se está levantando. Cada escaneo desde diferentes posiciones forma una "pieza" de la estructura general, que luego se combina para crear una nube de puntos completa y estructurada. Este método es similar al de escanear datos, donde cada escaneo es una pieza que contribuye a la imagen final.
Estas se capturan utilizando técnicas de medición continua, donde el escáner o sensor se mueve a través del espacio sin pausar para escaneos estáticos. Este método se utiliza a menudo en sistemas de mapeo móvil o al utilizar la fotogrametría. A diferencia de las nubes de puntos estructuradas, las no estructuradas no tienen una relación espacial definida entre los puntos, haciéndolas menos precisas pero más rápidas de adquirir.
Un elemento crucial en una nube de puntos es la integración de panoramas de 360 grados. Estas imágenes esféricas, capturadas desde un punto central, cumplen dos propósitos principales:
Los panoramas de 360 grados permiten la creación de recorridos virtuales, permitiendo a las partes interesadas explorar el área levantada de forma remota. Esto es particularmente útil en bienes raíces, construcción y preservación del patrimonio.
Los escáneres láser no capturan información de color inherentemente. Para abordar esto, los colores de los panoramas de 360 grados se asignan a los datos de la nube de puntos, agregando realismo a los modelos 3D y haciéndolos más interpretables.
Existen varias opciones de software para visualizar y analizar las nubes de puntos. En muchas instancias, gigantes de la industria como Autodesk y Bentley ofrecen herramientas avanzadas como Autodesk ReCap Pro y Bentley Descartes. Estos programas permiten a los usuarios visualizar y navegar a través de un gran número de nubes de puntos, ya sea en vista 3D o como recorridos virtuales. Admiten tanto nubes de puntos estructuradas como no estructuradas, con capacidades para visualizarlas en color o en escala de grises.
Para aquellos que buscan alternativas de código abierto, hay herramientas como CloudCompare disponibles. Aunque pueden no ofrecer la misma cantidad y nivel de sofisticación que el software comercial, proporcionan potentes funcionalidades para el procesamiento básico de nubes de puntos y son gratuitas para usar.
Las nubes de puntos son invaluables en diversas aplicaciones, incluyendo:
Las nubes de puntos representan con precisión el estado actual de un espacio físico, lo cual es esencial para proyectos de renovación, documentación de patrimonio y levantamientos conforme a obra.
Los datos de las nubes de puntos se pueden utilizar para crear modelos 3D detallados y planos arquitectónicos, facilitando los procesos de diseño y construcción.
Al comparar diseños propuestos con las condiciones existentes capturadas en las nubes de puntos, se pueden identificar y resolver conflictos o interferencias potenciales antes de comenzar la construcción. Este proceso de validación ahorra tiempo y reduce costos al minimizar errores y retrabajos.
Los levantamientos de nubes de puntos son una herramienta poderosa en la topografía moderna y el modelado 3D. Al comprender los diferentes métodos de generación de nubes de puntos, los tipos de nubes de puntos y sus diversas aplicaciones, los profesionales pueden aprovechar esta tecnología para mejorar la precisión, eficiencia y rentabilidad en sus proyectos. Ya sea a través del escaneo láser directo o la fotogrametría, las nubes de puntos proporcionan una base detallada y flexible para capturar y analizar datos y la geometría de los espacios físicos.
