¿Qué es un sistema LIDAR?

También conocido como vuelo LIDAR, es el resultado de montar un sensor LIDAR sobre un drone. El sistema LIDAR se compone principalmente de los siguientes componentes:

  • Sensor LIDAR es el que genera los rayos láser que rebotan sobre el terreno natural.
  • IMU es el sistema inercial de movimiento que mide las variaciones en los tres ejes.
  • GNSS es el sistema de posicionamiento global que permite saber la ubicación del sistema en la tierra.
  • Cámara fotográfica en caso que se le quiera agregar color a los puntos.

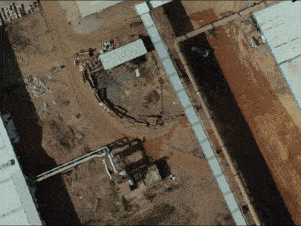

Representación gráfica del servicio de Levantamiento LIDAR con drones.

¿Cuáles son las ventajas y desventajas del vuelo o levantamiento LIDAR?

Ventajas:

  • El sistema LIDAR puede atravesar la vegetación permitiendo realizar levantamientos de terreno natural en zonas donde la fotogrametría no puede como selvas y bosques.
  • Sirve para cubrir grandes áreas.
  • La discriminación de información es más precisa al tener una variable más intensidad además de las variables de color y coordenadas.
  • Por ser un sistema de medición directa es más preciso en Z.
  • Nos da el valor exacto del terreno natural.

Desventajas:

  • Es más caro.
  • No es ideal para generar un ortomosaico durante la adquisición de datos LIDAR
Icono representativo de un escáneo láser 3D. Servicio ofrecido por Juarez Thompson.

Los Entregables Incluyen:

  • Curvas de nivel
  • Secciones y perfiles
  • Modelo Digital de Elevación
  • Nube de puntos
Icono representativo de un escaneo topográfico. Servicio realizado en Juarez Thompson.

Nuestro Servicio De Topografía Con LIDAR Tiene Usos Tales Como:

  • Cuantificación de volúmenes de inventarios de materiales a granel
  • Actualización de tajos en la industria minera
  • Topografía de Predios con mucha vegetación

¿Cómo funciona la tecnología LIDAR?

Un sensor LIDAR es un dispositivo que mide la distancia a un objeto mediante el envío de pulsos láser y el cálculo del tiempo que tarda el pulso en regresar. Este principio se conoce como medición indirecta.

  • Un láser que envía pulsos láser a los objetos.
  • Un espejo giratorio que mide el ángulo del haz láser respecto al sensor.
  • Un detector de retrodispersión que mide la cantidad de luz que regresa al sensor.

La medición LIDAR se realiza enviando un pulso láser desde el sensor hacia el objeto. El tiempo que tarda el pulso en regresar se mide y se usa para calcular la distancia al objeto.

El sensor LIDAR puede medir objetos en un rango de 0.5 a 100 metros o más, dependiendo del modelo. Los sensores LIDAR son altamente precisos y pueden medir objetos con una precisión de hasta 2 cm.

Representación gráfica del servicio de Levantamiento LIDAR con drones.

¿Qué es una nube de puntos?

La nube de puntos es un conjunto de puntos tridimensionales que representan el terreno. Cada punto en la nube de puntos tiene un valor de coordenadas X, Y y Z. La densidad de la nube de puntos depende del tamaño del área y la precisión necesaria.

¿Para qué sirve la nube de puntos?

La nube de puntos se utiliza para crear modelos digitales de una superficie, para calcular las pendientes y los volúmenes, y para visualizar el terreno en 3D.

Todo tipo de objetos de interés, incluyendo edificios, arbustos, postes, cables, puntos en una superficie y otras construcciones pueden extraerse con exactitud y de manera automática desde las nubes de puntos.

En resumen, nuestro principal objetivo de obtener una nube de puntos es facilitar el trabajo en nuestros sectores, así como conseguir productos rápidos, reducir gastos, disminuir los tiempos de elaboración de un proyecto y obtener resultados e información de mejor calidad con la nube de puntos.

Representación gráfica del servicio de Levantamiento LIDAR con drones.

¿Qué son las curvas de nivel y para qué sirven?

El sensor LIDAR puede medir objetos en un rango de 0.5 a 100 metros o más, dependiendo del modelo. Los sensores LIDAR son altamente precisos y pueden medir objetos con una precisión de hasta 2 cm.

Las curvas de nivel pueden ser espaciadas uniformemente o no, dependiendo de lo que se necesite representar.

Las curvas de nivel sirven para visualizar la forma de un espacio y para calcular datos y distancias de cualquier área. También se pueden usar para crear modelos tridimensionales de cualquier superficie, obteniendo una gran cantidad de información y datos de cualquier superficie.
