Cuando alguien nos contacta para pedir un modelo 3D de su planta, una de las primeras preguntas que hacemos es: ¿para qué lo vas a usar? No es un protocolo ni una formalidad. Es la pregunta que más cambia el resultado.
La razón es simple: en México, la mayoría de los proyectos llegan etiquetados como “Scan-to-BIM” aunque lo que el cliente necesita — y va a usar — es un Scan-to-CAD. Y la diferencia no es menor. Define el tiempo de entrega, el costo, las herramientas en las que se trabaja y, sobre todo, si el entregable va a ser útil en la práctica.
BIM — Building Information Modeling — es una metodología de trabajo, no un archivo ni un software. Un modelo BIM bien hecho no solo tiene geometría: tiene información asociada a cada elemento. Tipo de material, proveedor, costo, vida útil estimada, historial de mantenimiento. Es un sistema de gestión que vive durante todo el ciclo de vida de una instalación.
Pero en la práctica, en México, “BIM” se usa para referirse a casi cualquier modelo 3D hecho en Revit. Si algo está en Revit, mucha gente lo llama BIM. Si alguien pide “un modelo BIM de mi planta”, probablemente quiere decir “quiero mi planta en 3D en Revit”.
No voy a perder tiempo discutiendo terminología con los clientes. Si alguien llama BIM a su modelo de Revit, lo respeto y trabajo con eso. Lo que sí aclaro siempre es algo más específico: el LOD.
LOD son las siglas de Level of Detail — nivel de detalle. En la metodología BIM estricta, el LOD también incluye nivel de información, no solo geometría. Un LOD 400 en BIM significa un elemento con geometría detallada Y con datos completos de fabricación, instalación y especificaciones técnicas.
En el escaneo láser, cuando hablamos de LOD hablamos exclusivamente de detalle geométrico. ¿Qué tan detallado va a ser el modelo 3D que vamos a construir a partir de la nube de puntos?
Cuando un cliente me pide “LOD 300”, mi primera pregunta es: ¿qué significa ese LOD 300 para ti? Porque dependiendo de quién lo pide, la respuesta puede ser muy distinta.
Un LOD 200 geométrico, para nosotros, es un modelo donde las tuberías principales están representadas con sus diámetros y posiciones reales, pero sin cada codo, válvula y soporte al detalle. Un LOD 300 incluye ese detalle. La diferencia en tiempo de trabajo puede ser de semanas y tiene un impacto directo en el costo.
La clave es alinear esa expectativa desde el inicio. No al entregar.
Una vez que tenemos claro el LOD, viene la pregunta del formato. Y aquí es donde la mayoría de los proyectos se definen solos.
Scan-to-BIM (Revit): el modelo se entrega en formato .rvt, listo para trabajar en Revit. Aplica cuando el equipo de ingeniería usa BIM activamente, cuando hay un coordinador BIM en el proyecto, o cuando el cliente va a usar el modelo para gestión de activos a largo plazo. También aplica en proyectos donde la firma de ingeniería contratante exige Revit como formato de entrega. En México, los que piden esto y realmente lo necesitan son los que conocen la metodología — generalmente firmas de ingeniería y EPCs con experiencia en proyectos internacionales.
Scan-to-CAD (AutoCAD): el modelo se entrega en .dwg o .dxf. Es el formato que usa la gran mayoría de las plantas industriales en México. El equipo de ingeniería trabaja en AutoCAD, los planos son DWG, y el modelo as-built que necesitan tiene que ser compatible con eso. Prácticamente todo el trabajo de modelos 3D que hacemos en plantas de manufactura, minas y plantas de proceso termina como Scan-to-CAD, independientemente de cómo llegó etiquetado el pedido original.
Ninguno es mejor que el otro. Son herramientas distintas para flujos de trabajo distintos.
Antes de cotizar un modelo 3D as-built, estas dos preguntas resuelven el 90% de los casos:
¿En qué software trabaja tu equipo de ingeniería? Si la respuesta es AutoCAD, el entregable es Scan-to-CAD. Si la respuesta es Revit y el equipo lo usa activamente (no solo como visor), vale la pena explorar Scan-to-BIM.
¿Para qué vas a usar el modelo? Si es para diseñar una modificación, ruter una tubería nueva o verificar interferencias antes de fabricar, Scan-to-CAD es suficiente y mucho más rápido. Si es para gestión de activos, mantenimiento predictivo o coordinación con múltiples disciplinas en BIM, entonces Revit tiene sentido.

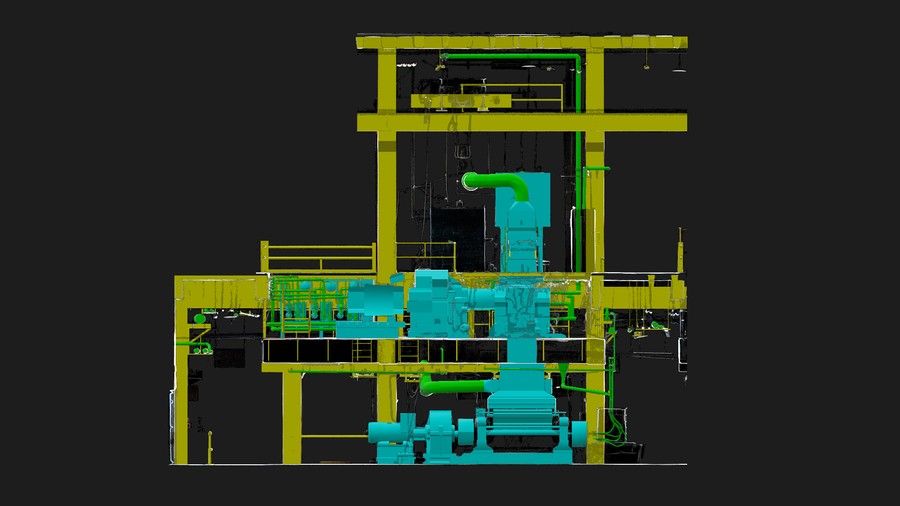

En ambos casos, el punto de partida es el mismo: la nube de puntos generada por el escaneo láser. La diferencia está en lo que se construye sobre esa base.
Si tienes un proyecto de modelo 3D as-built y no estás seguro de qué formato o LOD pedir, cuéntanos qué va a pasar con ese modelo una vez entregado. Con esa información te decimos exactamente qué necesitas — sin sobre-especificar ni entregar menos de lo que requieres.
