Cuando Continental decidió ampliar su planta en San Luis Potosí, el reto no era la construcción en sí — era lo que había en la pared.
La expansión implicaba extender la planta hacia un lado donde existía una pared con varios ductos corriendo pegados a ella. No eran instalaciones menores: eran parte del proceso, y tenían que ser reubicadas o reconectadas para que el nuevo espacio funcionara. Antes de que la firma de ingeniería pudiera proponer cómo hacerlo, necesitaban saber exactamente qué había ahí — posiciones, diámetros, trayectorias, puntos de conexión.
Los planos disponibles no eran suficientes. Así que antes de diseñar, escanearon.
Una ampliación de planta que involucra instalaciones existentes tiene un problema estructural: el diseño de ingeniería solo puede ser tan preciso como la información que lo alimenta.
Si los planos de las instalaciones existentes tienen errores, están desactualizados, o no tienen el nivel de detalle que requiere la ingeniería de detalle, el proyecto arranca con una base incierta. Y esa incertidumbre no desaparece sola — se convierte en sorpresas de campo.
En el caso de Continental, el equipo de ingeniería necesitaba cuatro cosas concretas antes de poder proponer la solución:
Dónde estaban exactamente los ductos. No aproximadamente — con la precisión que requiere un modelo de ingeniería: posición en X, Y y Z, diámetros, recorridos reales.
Cómo iban a ser reubicados o reconectados. Para definir las nuevas trayectorias, primero había que entender las trayectorias actuales y los puntos donde era posible hacer las conexiones.
Cómo integrar esas trayectorias en la propuesta civil. El diseño estructural de la ampliación tenía que considerar el espacio que iban a ocupar los ductos reubicados — no podía diseñarse de forma aislada.
Dónde iban a llegar los equipos. Los puntos de llegada de los nuevos equipos — los "disparos" — tenían que quedar definidos en coordenadas reales, no en estimados sobre un plano que nadie había verificado en años.
Ninguna de esas cuatro cosas era posible sin primero capturar lo que existía en ese espacio con exactitud.

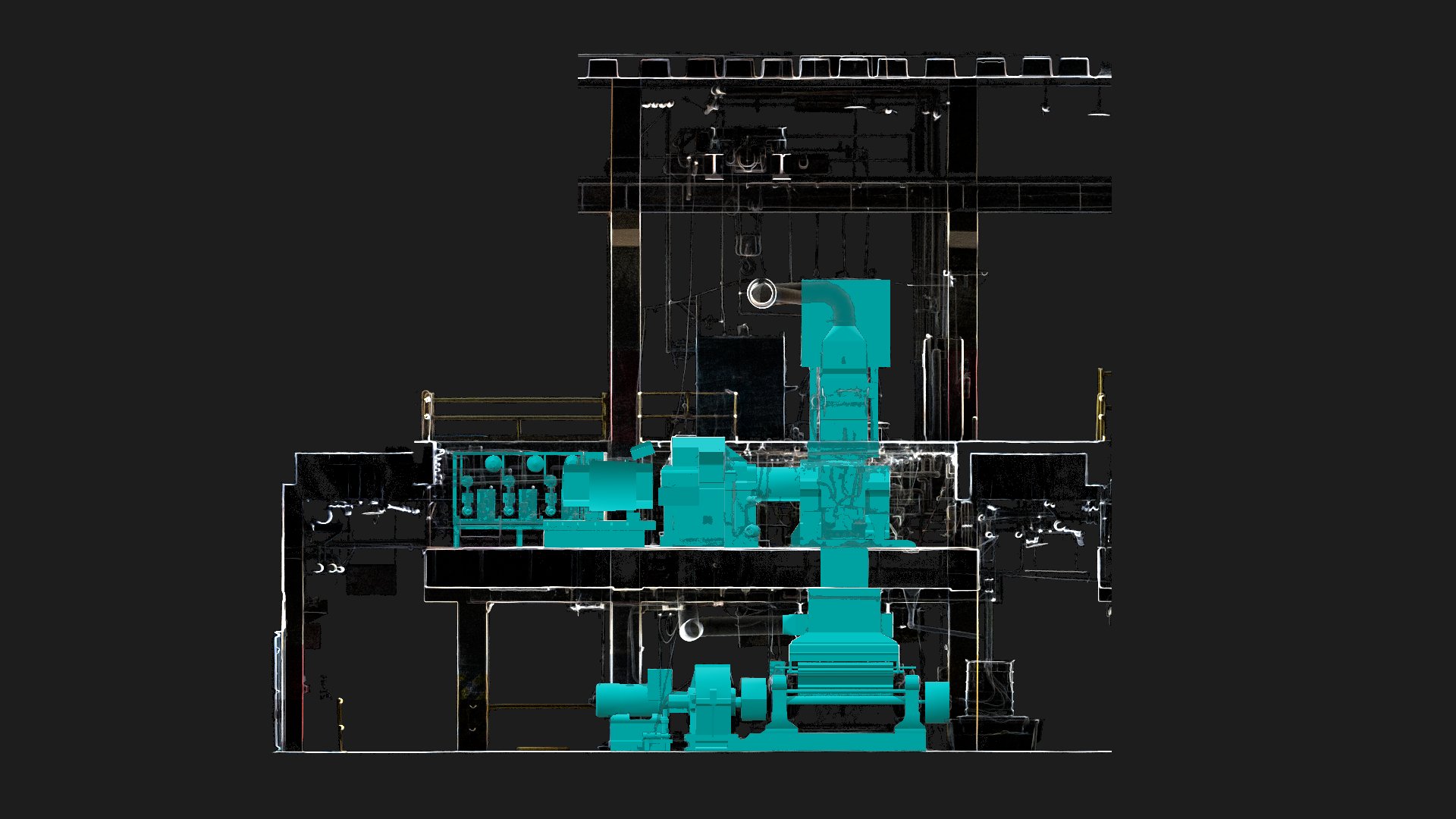

JT3D realizó el escaneo de la zona a intervenir y entregó la nube de puntos completa del área: las instalaciones existentes, la geometría de la pared, los ductos con sus trayectorias reales y el entorno completo capturado con precisión milimétrica.
El entregable fue la nube de puntos directamente — sin modelado 3D. En este caso, la firma de ingeniería a cargo del proyecto tenía experiencia trabajando con nubes de puntos y decidió hacer el modelado internamente. No necesitaban que JT3D convirtiera los datos a un modelo CAD; necesitaban los datos con la mayor precisión posible, y a partir de ahí, su propio equipo diseñó la solución.
Esto vale la pena subrayarlo: el escaneo láser no siempre implica recibir un modelo 3D terminado. Para equipos de ingeniería con experiencia en captura de la realidad, la nube de puntos es el insumo directo de trabajo. En muchos casos, es exactamente lo que necesitan — y el entregable se adapta a lo que el equipo del cliente puede aprovechar mejor.
La alternativa habría sido diseñar la ampliación con base en los planos disponibles y verificar durante la construcción.
Ese enfoque tiene un costo conocido: cuando el contratista llega a obra y descubre que lo que dice el plano no coincide con lo que existe físicamente, hay dos opciones. La primera es parar, rediseñar y reprogramar. La segunda es improvisar en campo — que casi siempre resulta en una solución más cara, menos limpia, y con riesgos de interferencias que solo se descubren después de que el problema ya ocurrió.
En instalaciones de proceso activas, improvisar con ductos no es una opción real. El costo de resolver una interferencia en campo — en tiempo de paro de obra, cambios de orden, coordinación de especialidades — suele ser varias veces el costo del escaneo que hubiera evitado todo eso.
Continental no es un caso excepcional. Es el caso que se repite cada vez que una planta de manufactura crece o se modifica.
Cualquier ampliación que toque instalaciones existentes — ductos, tuberías, estructura, equipos — necesita saber exactamente qué hay en el área a intervenir antes de que la ingeniería de detalle empiece. No como referencia aproximada: con la precisión que requiere diseñar sobre esos datos sin generar conflictos que el proyecto no puede absorber.
La pregunta no es si vale la pena escanear antes de ampliar. La pregunta es en qué momento del proyecto conviene hacerlo. Y la respuesta es casi siempre la misma: antes de que el diseño avance, no después de que el contratista encuentre el problema.
Si tienes una ampliación o remodelación en proceso y quieres saber qué área conviene documentar primero y qué tipo de entregable necesita tu equipo de ingeniería, cuéntanos. En una llamada corta podemos darte un estimado claro de tiempo y alcance.
